LC-DX1000A帶電顯示閉鎖裝置
LC-DX1000A帶電顯示閉鎖裝置
產品概述
LC-DX1000A系列戶內高壓帶電指示器是根據國內電力設備技術進步而設計、發展的一種高可靠、長壽命的高壓電柜戶內帶電指示及安全閉鎖裝置。該產品采用獨特的電路設計技術使用戶在做耐壓試驗時無須將指示器三相短路。適用于額定電壓等級為：3kV~35kV，頻率為50/60Hz的各種開關設備的配套，用以替代一些老式的可靠性不高的同類產品。該產品不僅可顯示各相高電壓回路的帶電情況，而且還可與各類電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門，達到防止帶電關、合接地開關，防止誤入帶電間隔，提高開關設備的防誤要求。
本產品的面板上有核相專用插孔，如用戶需核相時，只需另配相應的核相器，即可進行核相操作。并具備帶電自檢功能。
全國在線服務
0519-89181818
主要技術指標
使用環境：-25℃~+70℃ ≤95% RH 海拔高度≤3000m
顯示起輝電壓：≥額定電壓×0.35
閉鎖起控電壓：≥額定電壓×0.65
連續工作壽命：≥100000小時
抗電強度：（接線端子對于外殼）>2000V 1min
閉鎖電路電源：AC/DC 110~220V
體積：80（高）x 112（寬） x 66（深）（mm）
開孔尺寸: 44 x 92（mm）或70 x 101（mm）
適用傳感器電容量：10~ 130PF
安裝結構圖
注：
1、外殼面框采用前端可卸式，使得該裝置運行時，萬一發生故障，可以在不打開柜門的情況下，檢測或更換裝置內部線路板或發光管。
2、LC-DX1000A帶核相專用插孔
使用說明
1. 在面板上開44x92（mm）矩孔，將LC-DX1000A從前面推入，將兩邊的金屬安裝件對準側面槽口，旋轉螺釘，將儀表壓緊。
2. 按圖接線，信號輸入的屏蔽線一端接地，確保接線準確無誤。
3. 加電源。在傳感器上加高壓試驗時，對應的指示燈應閃亮。有高壓時，閉鎖燈亮，電磁鎖失電閉鎖；無高壓時，電磁鎖吸合解鎖，解鎖燈亮。
注：
1、無工作電源時：輸出接點9、10及15、16端子斷開，(閉鎖狀態)14、15端子閉合
2、有工作電源時：高壓任一相帶電，輸出接點9、10及15、16端子斷開，(閉鎖狀態)14、15端子閉合
3、有工作電源時：高壓三相都不帶電時，輸出接點9、10及15、16端子閉合，(解鎖狀態)14、15端子斷開

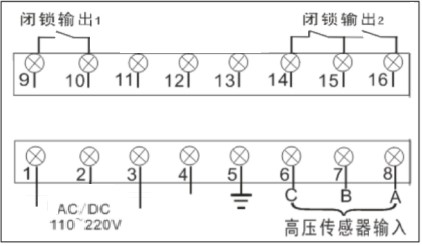

接線示意圖
