技術特性

通用特性

使用環境：-10℃~50℃ ≤95%RH 存儲溫度： -40℃~80℃  ≤95%RH

抗電強度：外殼與端子≥AC 2000V    絕緣性能： 外殼與端子 ≥100MΩ

模擬指示部分

工作電源：DC48V、DC110V、DC220V、AC220V（由用戶訂貨時指定）

工作電流：≤50mA

斷路器狀態指示：  斷路器分、合閘、無源觸點輸入

                             斷路器合閘時、合閘觸點閉合，紅色模擬條發光

                             斷路器分閘時、分閘觸點閉合，綠色模擬條發光

斷路器位置指示：  無源觸點輸入

                             工作位置觸點閉合時，紅色模擬條發光，指示斷路器處于工作位置

                             試驗位置觸點閉合時，綠色模擬條發光，指示斷路器處于試驗位置

                             斷電時，紅、綠發光條均不發光指示斷電狀態

接地閘刀位置指示：無源觸點輸入閉合時，紅色垂直模擬條發光，表示接地合閘

                              無源觸點輸入斷開時，綠色模擬條發光，表示接地斷開

彈簧儲能指示：無源觸點輸入閉合時，彈簧符號發紅光，表示已儲能

                       無源觸點輸入斷開時，彈簧符號發綠光，表示未儲能

特別提醒：a、以上接點信號均來自斷路器的輔助接點，接地閘刀可用行程開關觸點；

                 b、失電狀態所有的發光指示均不發光。

高壓帶電部分

LED 啟輝電壓（kV）: ≥15%額定相電壓

閉鎖啟控電壓（kV）: ≥65%額定相電壓

加熱除濕控制部分（訂貨時用戶選擇）

加熱器電源：AC220V

濕度傳感器：2路

控制方式：自動——各路傳感器分別控制，同時加熱指示燈點亮

                      濕度≥85%RH或?qū)⑿纬赡都訜崞魍度牍ぷ?，加熱指示燈點亮

                      濕度≤75%RH或凝露解除時加熱退出，加熱指示燈滅

                 手動-—-按下按鈕強制啟動加熱，彈出時停止加熱

加熱輸出繼電器觸點功率：AC220V/5A（每路）

溫度控制部分

低溫加熱： ≤5℃時， 啟動加熱：≥13℃時，停止加熱

斷線報警

任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出閉合。

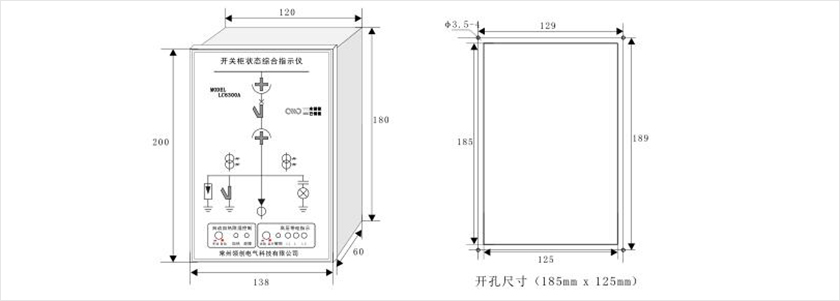

外形、安裝及面板開孔

產品質保條款

自設備投運之日起一年內，因產品本身質量產生的問題實行免費維修或更換，質保期外收取維修成本。
